Seu compressor não precisa de laudo NR-13. O reservatório dele precisa.
A pergunta chega quase todo mês, e ela já vem com o nome errado. A confusão parece detalhe de vocabulário, mas é ela que faz empresa operar dez anos com um vaso de pressão sem inspeção nenhuma.
"Meu compressor precisa de laudo NR-13?"
A resposta curta é sim. A resposta útil é: não é o compressor que precisa. É o cilindro embaixo dele.
E essa diferença não é implicância de engenheiro. Ela muda o que é inspecionado, quem pode assinar, qual é o prazo e o que a fiscalização cobra.
A norma não enxerga "compressor". Ela enxerga vaso de pressão.

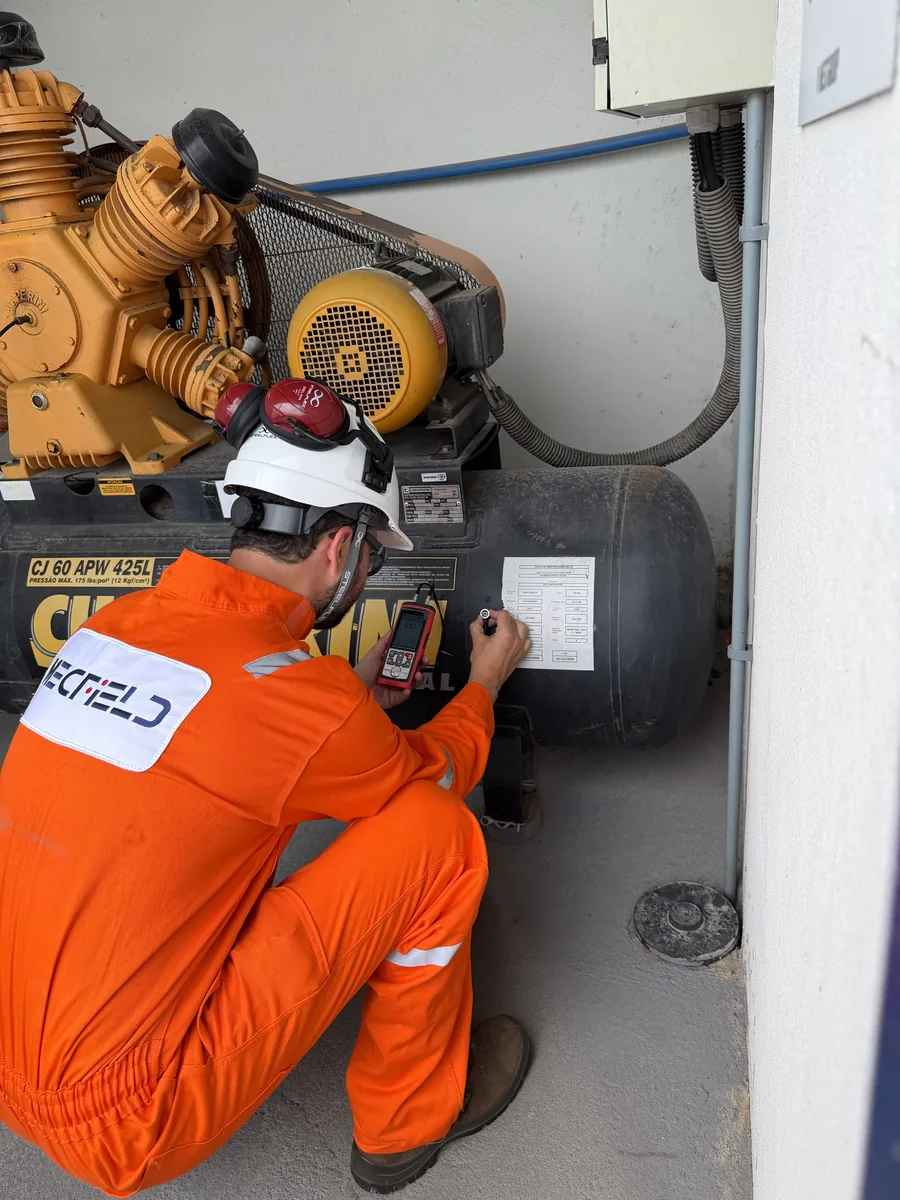

O que você comprou e chama de compressor é, na verdade, um conjunto. Tem um cabeçote que comprime o ar, um motor elétrico que aciona o cabeçote, correias, um pressostato — e um reservatório, o cilindro horizontal que serve de base para todo o resto.
A NR-13 não trata de cabeçote, motor ou correia. Esses são assunto de manutenção. A norma trata de equipamentos que armazenam fluido sob pressão — e, no conjunto, o único que faz isso é o reservatório.
Ou seja: o pedaço do equipamento que todo mundo ignora, porque não gira, não faz barulho e não quebra do jeito que uma correia quebra, é exatamente o pedaço regulado.
A prova está colada no próprio equipamento

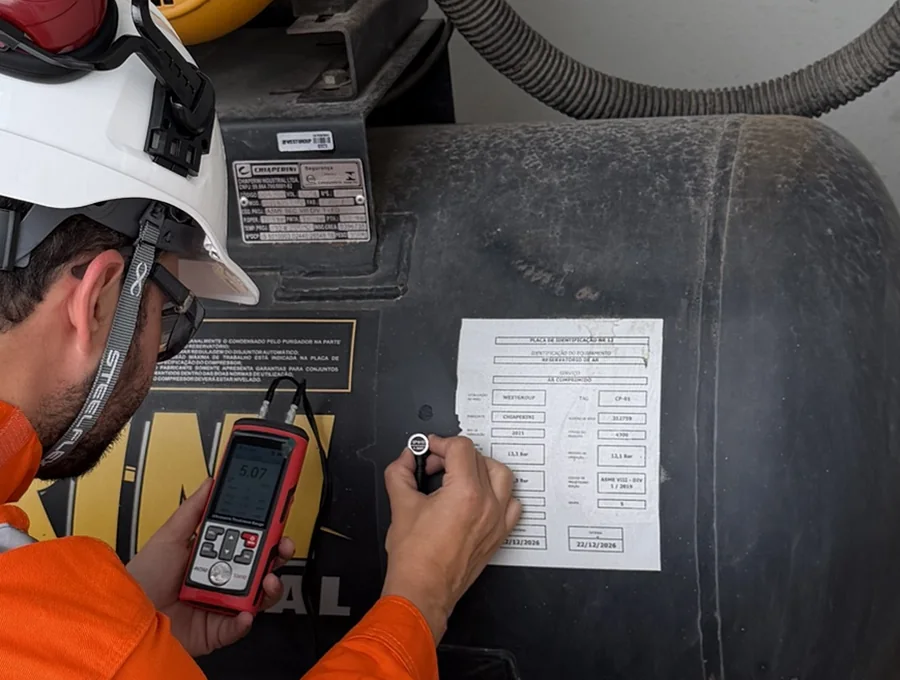

Repare na placa branca da foto. É a placa de identificação exigida pela NR-13, e o campo de cima diz:
RESERVATÓRIO DE AR — serviço: ar comprimido.
Não está escrito "compressor" em lugar nenhum da placa. O documento que acompanha o equipamento desde a fabricação já sabe o que é regulado. Quem chama de compressor somos nós.
A mesma placa traz os dados que definem tudo o que vem depois: fabricante, ano, número de série, pressão máxima de trabalho admissível e o código de projeto. É a partir deles que se determina a categoria do equipamento — e é a categoria que define o prazo da sua próxima inspeção.
Por que quase todo mundo erra o nome
A nota fiscal diz compressor. O fornecedor vende compressor. A placa do motor diz compressor. O conjunto inteiro é tratado como um equipamento só, com um nome só — e esse nome é o da parte que trabalha, não o da parte que é regulada.
O efeito prático aparece na hora de contratar. A empresa procura "manutenção de compressor" e encontra oficina mecânica, que troca correia, óleo e filtro, e faz isso bem. O reservatório continua sem ser medido, porque não é disso que a oficina trata.
Daí vem a situação que a gente encontra com frequência: compressor impecavelmente mantido, revisado em dia, com nota fiscal de serviço todo semestre — e o vaso de pressão nunca inspecionado desde a instalação.
Três coisas que mudam quando você acerta o nome
Muda o que é inspecionadoO exame é do costado e dos tampos do reservatório — a parede metálica que contém a pressão. Cabeçote, motor e correia não entram no laudo.
Muda quem pode assinarO laudo é de Profissional Habilitado, com ART registrada no CREA. Não é relatório de manutenção, e mecânico de compressor, por mais competente que seja, não tem atribuição legal para emiti-lo.
Muda o que venceO que tem data de validade é o laudo do vaso. A revisão mecânica do compressor pode estar em dia e o equipamento continuar irregular para a fiscalização.
Por que a medição de espessura é o ensaio central
O reservatório de ar tem uma característica que o torna diferente de outros vasos: ele acumula água.
O ar atmosférico entra carregado de umidade. Ao ser comprimido e depois resfriar dentro do reservatório, essa umidade condensa e se acumula no ponto mais baixo do cilindro. É para isso que existe o purgador na parte de baixo — e é por isso que purgador entupido, ou que ninguém drena há meses, é um problema maior do que parece.
A consequência é que a corrosão do reservatório acontece de dentro para fora, começando pela geratriz inferior, justamente onde ninguém olha. Por fora, o equipamento pode estar pintado, limpo e com aparência de novo, enquanto a parede interna perdeu milímetros.

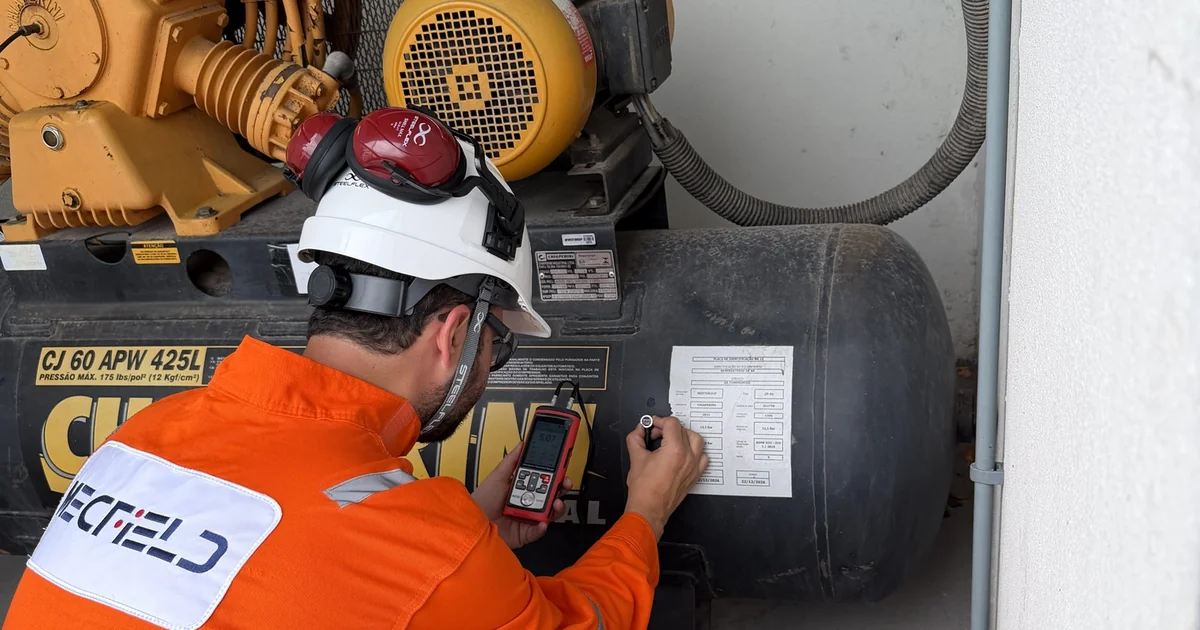

A medição de espessura por ultrassom é o que torna isso visível sem abrir o equipamento. O aparelho emite um pulso que atravessa o aço, reflete na face interna e volta; o tempo desse percurso dá a espessura remanescente. Comparada com a espessura original de projeto, ela fornece a taxa de corrosão — e, a partir dela, a vida remanescente do vaso.
É medição, não inspeção visual. Na Mecfield ela é executada por inspetor qualificado conforme a ABENDI, e os valores entram no laudo ponto a ponto.
"Mas o meu compressor é pequeno"
A NR-13 não prevê isenção por porte de empresa nem por número de funcionários. O que define a obrigação é a existência do equipamento.
O que o tamanho muda é a categoria, e ela não se escolhe: resulta da classe do fluido contido combinada com o produto da pressão pelo volume. Para quem não tem serviço próprio de inspeção certificado — que é a esmagadora maioria das empresas — o exame externo vai de 1 ano na categoria I a 5 anos na categoria V, e o interno de 3 a 10 anos, conforme a mesma categoria.
Por isso um reservatório de ar de bom tamanho pode acabar em categoria V, com prazo folgado, enquanto um vaso pequeno com fluido inflamável cai na categoria I e precisa de exame anual. Volume grande não significa prazo curto, e volume pequeno não significa isenção.
Equipamento que ficou parado — numa reforma, numa mudança de endereço, num período de baixa — precisa de inspeção extraordinária antes de voltar a operar, mesmo que a periódica esteja em dia. Parada não é pausa no relógio da norma.
Como descobrir a sua situação em cinco minutos
Vá até o compressor e olhe o cilindro de baixo. Procure uma placa metálica ou adesiva no costado. Ela costuma trazer fabricante, ano, número de série, volume e pressão máxima de trabalho admissível.
Com os dados dessa placa já dá para fazer a classificação preliminar e dizer qual é o prazo que se aplica ao seu equipamento. Uma foto da placa resolve na maioria dos casos.
Se não houver placa, ou se ela estiver ilegível — o que é comum em equipamento antigo ou comprado de segunda mão —, isso não impede a inspeção. O prontuário é reconstituído a partir do exame do equipamento e dos ensaios.
Para o procedimento completo, prazos por categoria, tipos de inspeção e o que o laudo entrega, veja a página de inspeção e laudo NR-13.
Mande uma foto da placa
Com os dados da placa do reservatório, dizemos qual é a categoria, qual prazo se aplica e o que precisa ser feito — antes de qualquer proposta.
